コンベヤチェーンを理解する: 産業用途における合金鋼の利点

I. はじめに

コンベヤ システムは現代の産業オートメーションのバックボーンを形成し、生産ライン、倉庫、加工工場間での材料の効率的な移動を可能にします。これらのシステムの中心には、連続運転下で動きを伝達し、荷重を運ぶように設計された機械コンポーネントであるコンベヤ チェーンがあります。

コンベヤチェーンは、耐久性、信頼性、正確な同期が重要な産業に不可欠です。鉱山や冶金から自動車の組み立てや梱包に至るまで、これらのチェーンは手作業による取り扱いや運用のダウンタイムを最小限に抑えながら、一貫したスループットを維持するのに役立ちます。

この記事では、コンベヤ チェーンの構造、分類、性能特性について、特に合金鋼コンベヤ チェーンに注目して説明します。冶金学的組成、他の材料と比べた利点、応用分野、選択とメンテナンスに関する重要な考慮事項について説明します。

II.とは何ですか コンベヤチェーン ?

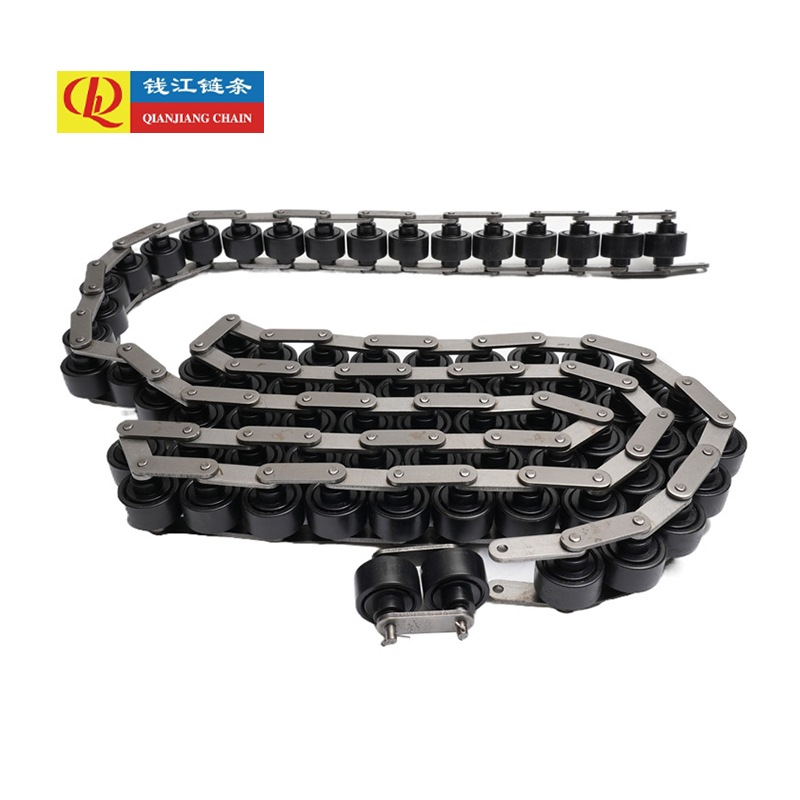

コンベヤ チェーンは、相互接続された連続した一連のリンクを通じて材料や動力を伝達するように設計された機械装置です。チェーンを駆動するスプロケットと噛み合うことで動作し、正確かつ制御された方法で負荷を運ぶことができます。摩擦に依存するベルトとは異なり、コンベヤチェーンは確実な係合を提供するため、重荷重、高温、または過酷な動作条件を伴う用途に適しています。

コンベヤ チェーンの基本構造は、いくつかの主要なコンポーネントで構成されます。

• ピン: 各リンクを接続するピボット ポイントとして機能します。
• ブッシング: 可動部品間の摩擦を軽減する座面として機能します。
• ローラー：スプロケットとのスムーズな噛み合いを可能にし、摩耗と騒音を軽減します。
• リンク プレート: アセンブリ全体を保持する構造フレームワークを提供します。

コンベヤチェーンは、ローラチェーンやサイレントチェーンなどの他のチェーンとは、デザインも機能も異なります。ローラー チェーンは通常、機械の動力伝達に使用されますが、コンベア チェーンはマテリアル ハンドリング用に設計されており、多くの場合、荷物や付属品を固定するためのアタッチメントや延長ピンが組み込まれています。

これらのチェーンは、さまざまな業界で広く使用されています。採掘や採石では、鉱石や骨材などの研磨材を扱います。自動車と製造では、組立ラインとロボット システムを駆動します。食品加工および包装施設では、衛生および耐食性の要件を満たす特殊なステンレス鋼またはプラスチック製のコンベヤ チェーンが使用されます。コンベヤチェーンは多用途性を備えているため、重い荷物や連続的な荷物を正確に移動する必要がある産業には不可欠です。

Ⅲ．コンベヤチェーンの種類

コンベヤチェーンはさまざまな材料から製造され、さまざまな産業要件に合わせて複数の構成で設計されています。各タイプは、強度、耐食性、コストの点で異なる性能特性を備えています。最も一般的な 3 つのタイプには、炭素鋼、ステンレス鋼、合金鋼のコンベヤ チェーンが含まれます。

A. 標準炭素鋼コンベヤチェーン

炭素鋼製コンベヤチェーンは、価格が手頃で製造が容易なため、最も広く使用されています。これらは通常、強度と延性のバランスの取れた組み合わせを提供する中炭素鋼で構成されています。これらのチェーンは、動作温度や腐食剤への曝露が中程度である標準的な産業環境で良好に機能します。

ただし、腐食や摩耗に対する耐性は、より先進的な素材に比べて制限されています。湿気の多い環境や化学物質が活発な環境では、錆や表面劣化を防ぐために炭素鋼チェーンに保護コーティングや頻繁な潤滑が必要な場合があります。これらは、寿命よりもコスト効率が優先される組立ライン、農業機器、および一般的な資材運搬システムに一般的に適用されます。

B. ステンレス製コンベヤチェーン

ステンレス鋼製コンベヤチェーンは、耐食性と衛生性が要求される用途向けに特別に設計されています。組成中にクロムとニッケルが存在すると、酸化、湿気、化学的攻撃から保護する不動態酸化層が形成されます。

これらのチェーンは、食品および飲料の加工、医薬品製造、化学薬品の取り扱いなど、清潔さと汚染管理が重要な業界に不可欠です。ステンレス鋼チェーンは優れた耐食性にもかかわらず、通常、熱処理された合金鋼バージョンよりも引張強度と耐摩耗性が低いため、過酷な作業や衝撃の大きい作業にはあまり適していません。

C. 合金鋼コンベヤチェーン

合金鋼製コンベヤチェーンは、機械的性能と耐久性の点で最高級品です。これらは、クロム、ニッケル、モリブデン、マンガンなどの元素を豊富に含む高強度合金鋼を使用して製造されており、靭性、硬度、耐摩耗性が大幅に向上しています。

これらのチェーンは、大きな衝撃荷重、摩耗条件、高温に耐えるように設計されており、鉱業、セメント工場、発電、鉄鋼加工産業に最適です。冶金学的精度と熱処理技術の組み合わせにより、合金鋼コンベヤ チェーンに優れた耐疲労性と長い動作寿命が与えられます。これは、次のセクションでその構造と利点をより深く検討するための準備となります。

IV.詳細: 合金鋼コンベヤチェーン

合金鋼製コンベヤチェーンは、厳しい産業条件下でもパフォーマンスを発揮できるように設計されています。優れた強度、耐疲労性、耐久性により、標準的な材料が使用できない用途に不可欠なものとなっています。これらのチェーンの利点は、その材料組成と熱処理プロセスの両方から得られ、それらが一緒になってチェーンの機械的信頼性と動作効率を決定します。

A. 材料組成と熱処理

合金鋼コンベヤ チェーンは、AISI 4140、AISI 4340、または類似のクロム モリブデン合金などの高度な鋼種を使用して製造されます。これらの材料には、性能特性を向上させる特定の合金元素が組み込まれています。

• クロム (Cr): ある程度の腐食保護を提供しながら、硬度と耐摩耗性を向上させます。
• ニッケル (Ni): 特に低温での靭性と衝撃強度を高めます。
• モリブデン (Mo): 高温変形や疲労亀裂に対する耐性を高めます。
• マンガン（Mn）：引張強さと焼入れ性に寄与します。

精密な合金化に続いて、チェーンは焼き入れと焼き戻し、つまり鋼の微細構造を変化させて高い強度と靭性を実現する一連の熱処理を受けます。焼き入れでは鋼を急速に冷却して硬化させますが、焼き戻しでは鋼を制御された温度まで再加熱して脆性を緩和します。硬度と柔軟性のこのバランスは、繰り返しの応力や振動下で長期の耐久性を維持するために重要です。

B. 機械的な利点

冶金的精製と熱処理により、いくつかの重要な機械的利点がもたらされます。

• より高い引張強度: 合金鋼チェーンは、変形することなく、より大きな静的および動的荷重に耐えることができます。
• 優れた耐疲労性: 微細構造により、繰り返し荷重がかかっても亀裂の発生や伝播が起こりにくくなります。
• 耐摩耗性の向上: 硬い表面層により、スプロケットの噛み合い時の金属間の摩耗が最小限に抑えられます。
• 靭性の向上: 頑丈なコンベヤによく見られる衝撃荷重を、破損することなく吸収できます。

これらの特性により、合金鋼チェーンは、鉱山やセメント生産用のコンベヤシステムなど、高トルク、衝撃荷重、および連続使用を伴う作業において高い信頼性を実現します。

C. 運用上の利点

運用の観点から見ると、合金鋼製コンベヤ チェーンは、生産性とメンテナンス スケジュールに直接影響を与える明白な利点をもたらします。

• 耐用年数の延長: 耐摩耗性の表面により交換頻度が減り、システムのダウンタイムが最小限に抑えられます。
• メンテナンスコストの削減：耐久性の向上により、頻繁な点検や部品交換の必要性が軽減されます。
• 極端な条件下での一貫性: 高温、摩耗環境、および大きな衝撃荷重下でも性能を維持します。
• 運用上の安全性の向上: チェーンの故障が減少することで、特に高負荷システムにおいて、より安全な作業環境が実現します。

D. 制限と考慮事項

合金鋼コンベヤ チェーンを使用する場合は、その利点にもかかわらず、いくつかの実際的な要素を考慮する必要があります。

• 初期費用が高い: 合金鋼は炭素鋼よりも高価ですが、多くの場合、耐用年数が長くなり、投資が報われます。
• 腐食の感受性: 保護コーティングや適切な潤滑がなければ、湿気の多い環境や化学物質が豊富な環境では合金鋼が腐食する可能性があります。
• メンテナンスの依存性: 耐久性のある素材であっても、性能を維持するには定期的な潤滑と位置合わせのチェックが必要です。

したがって、合金鋼コンベヤチェーンの選択は、初期購入価格だけではなく、動作条件、性能ニーズ、および総ライフサイクルコストのバランスに基づいて行う必要があります。

V. 合金鋼コンベヤチェーンの用途

合金鋼製コンベヤチェーンは、高負荷、研磨材、連続運転により機器が限界に達する、最も要求の厳しい産業条件でも確実に機能するように設計されています。強度、耐疲労性、極度の応力に耐える能力により、幅広い過酷な用途において不可欠なものとなっています。以下は、これらのチェーンが広く使用されている主要な分野の一部です。

1. 鉱業と採石業

採掘作業では、コンベアチェーンは粉塵、湿気、鉱石、石炭、骨材などの研磨材に継続的にさらされることに耐えなければなりません。合金鋼チェーンは、高い引張強度と耐摩耗性が重要なドラッグコンベヤ、エプロンフィーダ、バケットエレベータに最適です。衝撃荷重や大きな衝撃に耐える能力があるため、原料を抽出地点から加工施設まで輸送するのに不可欠です。

2. 自動車製造

自動車の生産ラインは、組み立て効率を維持するために信頼性の高いマテリアル ハンドリング システムに依存しています。合金鋼製コンベヤ チェーンは、精密な動きと疲労に対する耐性が重要となる塗装工場、エンジン組立ライン、部品搬送システムで使用されています。これらのチェーンは、塗装や硬化プロセスに伴う高温環境下でも、繰り返しサイクル下でも優れた性能を発揮し、寸法安定性を維持します。

3. セメントおよび骨材の取り扱い

セメント工場では、クリンカー、石灰石、石膏などの材料が高温で処理される過酷な作業環境が必要です。合金鋼チェーンは熱と摩耗の両方に耐えられるため、キルン供給コンベア、クリンカークーラー、材料エレベーターに最適です。伸びや伸びに対する耐性により、一貫した動作が保証され、連続生産プロセスのダウンタイムが削減されます。

4. 発電

火力発電所やバイオマス発電所では、合金鋼製コンベヤ チェーンが灰処理システム、石炭供給装置、スラグ コンベヤに不可欠です。これらのチェーンは、熱応力と腐食性残留物の両方に耐える必要があります。熱処理された合金鋼は、高温ゾーンで確実に動作するために必要な靭性と耐酸化性を備え、長いサービスサイクルにわたって安定した燃料と廃棄物の輸送を保証します。

5. 製鉄所と重量物の取り扱い

鉄鋼加工施設の環境は、高熱、スケールの形成、および重い負荷によって特徴付けられます。合金鋼チェーンは、冷却ベッド、ビレットコンベヤ、高温材料搬送システムで使用されます。堅牢な構造により、高負荷や温度変動下での変形が防止され、最も機械的に要求の高い用途の 1 つで一貫した動作が提供されます。

合金鋼製コンベヤ チェーンは多用途性を備えているため、連続的な大容量の材料の流れに依存する産業の基礎コンポーネントとなっています。機械的復元力と動作の安定性は、最新の産業システムにおける重要な性能指標である稼働時間、生産性、安全性において競争上の優位性をもたらします。

VI.選定ガイドライン

産業運営における効率、信頼性、費用対効果を確保するには、適切なコンベヤ チェーンを選択することが重要です。合金鋼チェーンは優れた性能を備えていますが、適切な選択は動作要件と環境条件を理解することにかかっています。

1. 負荷要件

チェーンは静的荷重と動的荷重の両方を処理できなければなりません。輸送する材料の最大重量、チェーンの始動と停止に必要な力、および動作中に発生する可能性のある衝撃荷重を考慮してください。合金鋼チェーンは、他の材料が高応力下で変形したり破損したりする可能性がある過酷な用途に特に適しています。

2. 環境条件

温度、湿気、化学薬品への曝露、研磨粒子などの要因がチェーンの性能に影響します。

• 高温: 合金鋼は高温でも強度を維持するため、窯、炉、高温の材料コンベアに適しています。
• 腐食性または湿気の多い環境: 腐食を防ぐために、保護コーティングまたは特殊なステンレス合金が必要な場合があります。
• 研磨材: 合金鋼の耐摩耗性は伸びを軽減し、スムーズな動作を維持するのに役立ちます。

3. 速度とサイクル周波数

コンベヤチェーンは、システムの動作速度とサイクル要件に適合する必要があります。高速用途では伸びが低く、公差が正確なチェーンが必要ですが、低速で高負荷のシステムでは、繰り返しの衝撃を吸収できる耐疲労性チェーンが必要です。

4. スプロケットおよびシステムコンポーネントとの互換性

早期の摩耗やチェーンの故障を防ぐには、スプロケットとの適切なかみ合いとガイドとの位置合わせが不可欠です。チェーンのピッチ、ローラー直径、リンク構成が既存または計画されている装置と互換性があることを確認します。

5. 合金鋼を選択する場合

合金鋼コンベヤチェーンは、次の場合に推奨されます。

• 重荷重や衝撃を伴う用途です。
• 輸送される材料は研磨性または高温です。
• 連続運転では、高い耐疲労性と長寿命が求められます。

6. 規格と製造業者のガイダンス

チェーンが性能、安全性、寸法要件を満たしていることを確認するには、製造元の仕様書や ANSI、ISO、DIN などの業界標準を必ず参照してください。ガイドラインを適切に遵守することで、信頼性が確保され、メンテナンスの頻度が減り、コンベヤ システムの稼働寿命が延びます。

VII.メンテナンスとベストプラクティス

最も耐久性のある合金鋼コンベヤ チェーンであっても、完全な動作寿命を達成するには適切なケアとメンテナンスが必要です。定期的な検査、潤滑、および取り扱いプロトコルを実施することで、早期の摩耗、故障、およびコストのかかるダウンタイムを防ぐことができます。

1. 潤滑に関する推奨事項

潤滑は、ピン、ブッシュ、ローラー間の摩擦を軽減するために不可欠です。合金鋼チェーンの場合:

• 強力チェーン用に設計された高品質の工業用潤滑剤を使用してください。
• 負荷、速度、環境条件に基づいて定期的に潤滑剤を塗布してください。
• ほこりや摩耗の多い環境では、汚染を最小限に抑えるために密閉チェーンまたは油を塗ったチェーンを検討してください。

適切な潤滑により、動作がよりスムーズになり、発熱が低減され、チェーンの耐用年数が長くなります。

2. 検査ルーチン

定期的な検査は、摩耗、伸び、および潜在的な故障を、生産に支障をきたす前に特定するのに役立ちます。

• 摩耗: リンクプレートとブッシュの減りを確認します。
• 伸び：スプロケットとの位置ずれを防ぐため、チェーンの伸びを測定します。
• 腐食: 特に湿気の多い環境や化学的環境では、表面の錆や孔食を探してください。
• 亀裂または変形: リンクに大きな負荷がかかった状態で破損または曲がりがないか調べます。

検査を文書化し、早期の警告サインに対処することで、高額な修理や予期せぬ停止を防ぐことができます。

3. 一般的な故障モードと予防

典型的な障害モードを理解することは、事前のメンテナンスに役立ちます。

• 疲労破壊: 繰り返しの繰り返し荷重によって発生することがよくあります。適切な合金グレードと熱処理を選択することで軽減されます。
• 摩耗と伸び：研磨材や潤滑不足が原因。適切な潤滑と定期的な清掃で予防できます。
• 腐食: 湿気の多い環境、湿気の多い環境、または化学物質が含まれた環境で発生します。保護コーティングや材料の選択によって軽減されます。

4. 保管および取り扱いのヒント

• 錆の発生を防ぐため、チェーンは清潔で乾燥した場所に保管してください。
• 曲がりや変形を防ぐために、チェーンを床、できればラックの上に置かないでください。
• チェーンを落としたりぶつけたりすると、微小な亀裂や位置ずれが発生する可能性がありますので避けてください。

これらのベストプラクティスに従うことで、オペレーターは合金鋼コンベヤチェーンの耐久性と信頼性を最大限に高め、一貫したパフォーマンスを確保し、長期にわたる運用コストを削減することができます。

Ⅷ.将来のトレンドとイノベーション

産業環境は継続的に進化しており、コンベヤチェーン技術は、より高い効率、自動化、持続可能性の基準を満たすように適応しています。合金鋼製コンベヤ チェーンは、材料、設計、デジタル統合における革新の恩恵を受けています。

1. 高度な合金配合

研究者や製造業者は、耐摩耗性、疲労強度、腐食保護をさらに強化する新しい合金鋼組成を開発しています。クロム、モリブデン、バナジウムなどの元素のバランスを最適化することで、将来のチェーンはさらに過酷な条件下でも動作しながら、より長い耐用年数を達成できるようになります。

2. IoTとの統合と予知保全

スマートファクトリーは、IoT センサーと監視システムを活用して、チェーンのパフォーマンスをリアルタイムで追跡しています。これらのセンサーは温度変化、振動、伸びを検出できるため、予知保全が可能になります。このプロアクティブなアプローチにより、予期せぬダウンタイムが最小限に抑えられ、修理コストが削減され、コンベヤ システムの全体的な効率が最適化されます。

3. 持続可能性への配慮

産業運営において持続可能性の重要性がますます高まっています。

• リサイクル性: 合金鋼チェーンはライフサイクル終了後にリサイクルできるため、環境への影響を軽減できます。
• エネルギー効率: チェーンの性能の向上により、コンベヤドライブのエネルギー消費が削減されます。
• 環境に優しいコーティング: 保護コーティングの進歩により、有害な潤滑剤の必要性が最小限に抑えられます。

これらの措置は、グリーン製造と責任ある資源管理の広範な推進に沿ったものです。

4. 新たなアプリケーション

オートメーションとインダストリー 4.0 は、従来のマテリアルハンドリングを超えてコンベヤチェーンの役割を拡大しています。

• ロボットの統合: チェーンは現在、ロボット モジュールや精密コンポーネントの輸送に使用されています。
• 高速組立ライン: 強化合金鋼チェーンは、耐久性を損なうことなく、より速いサイクルタイムに対応します。
• カスタマイズされた産業用ソリューション: モジュラーチェーン設計により、メーカーは航空宇宙、エレクトロニクス、医薬品生産などの独自の用途に合わせてチェーンを調整できます。

産業上の需要が高まり続ける中、合金鋼製コンベヤチェーンは、信頼性が高く、効率的で、インテリジェントなマテリアルハンドリングシステムをサポートする上で極めて重要な役割を果たすことになります。

IX.結論

コンベヤ チェーンは現代の産業システムの基本コンポーネントであり、さまざまな分野にわたる効率的で信頼性の高い材料輸送を可能にします。入手可能なさまざまなタイプの中でも、合金鋼コンベヤ チェーンはその優れた強度、耐摩耗性、疲労耐久性で際立っており、重荷重、高温、または研磨材を含む要求の厳しい用途に最適です。

合金鋼チェーンへの投資により、耐用年数が長くなり、メンテナンスが軽減され、運用の信頼性が確保され、最終的には生産性の向上とコスト削減に貢献します。負荷要件、環境条件、システムの互換性を慎重に検討することで、業界は特定のニーズに最適なチェーンを選択できます。

将来的には、合金配合、IoT 統合、持続可能な実践の進歩により、コンベヤ チェーンの性能と効率がさらに向上し、よりスマートで回復力のある産業運営がサポートされるでしょう。今すぐ適切なチェーンを選択することで、現在の運用上の課題に対処できるだけでなく、企業が将来の技術的および産業上の需要に備えることもできます。
