安定したワークハンドリングを実現するクランプコンベヤチェーン

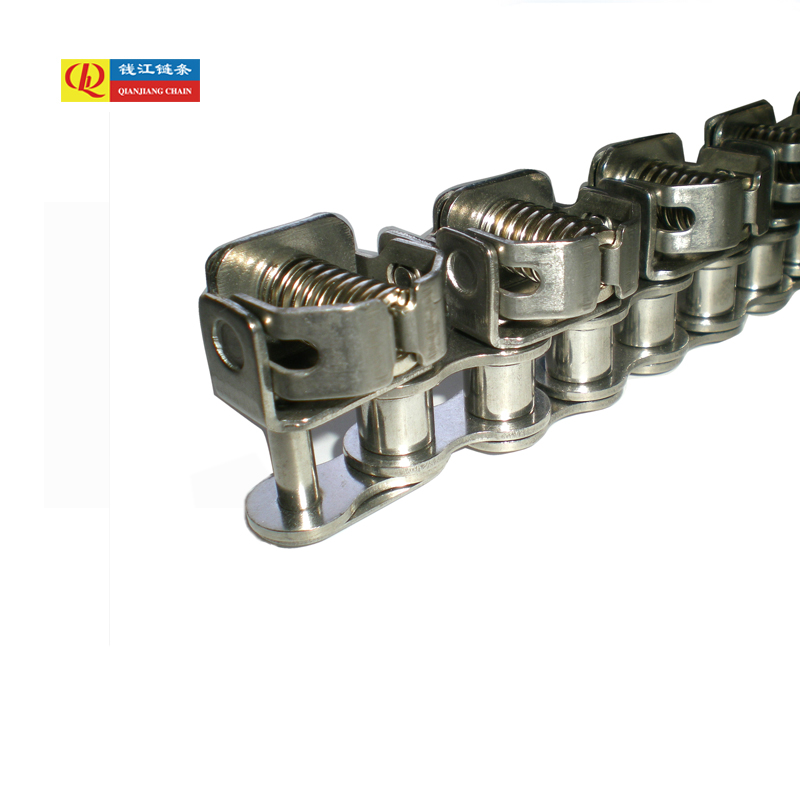

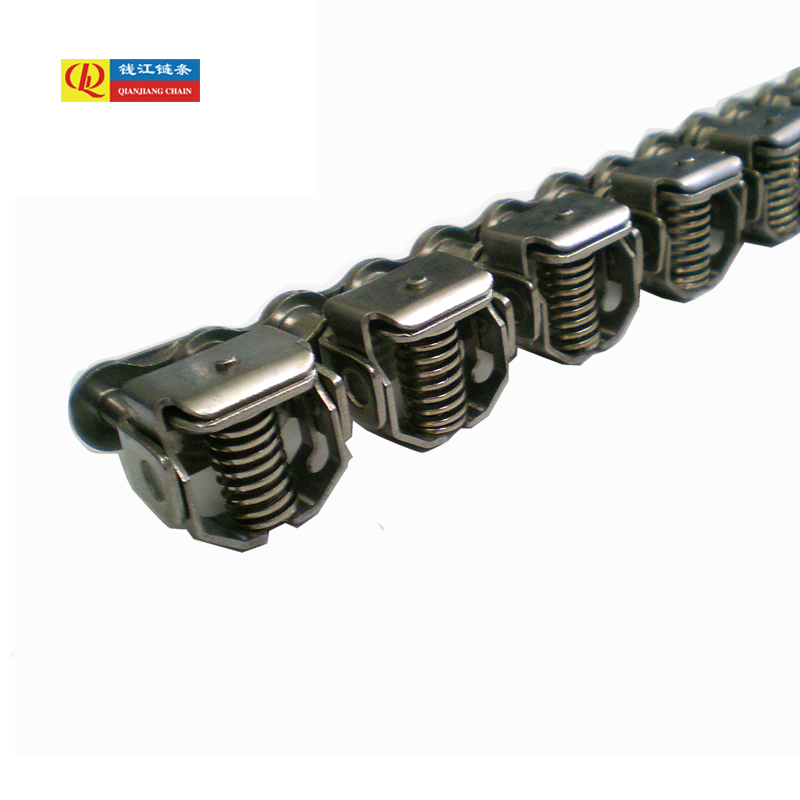

杭州銭江チェーン工業が製造する 08B や 10B などのステンレス製クランプ チェーンは、特殊なタイプの弾性コンベヤ チェーンです。その機能は単なる輸送を超えています。最大の特徴は、移動中にワークを確実かつ安定して保持することにあります。この設計は、構造と用途の両方において標準的なコンベヤチェーンとは大きく異なります。

I. 主要な構造的特徴

1. 弾性クランプ

これが最も一般的な構造です。クランプアームまたはクランプブロックはバネ鋼で作られています。チェーンの動作中、外部のガイドレールやカムによって圧力がかかり、アームが弾性変形してワークをグリップします。チェーンがリリースゾーンに移動すると、圧力が解除され、アームが開いてワークピースが解放されます。

II.主なアプリケーションの特徴

1. 確実な固定・位置決め

これがクランピングチェーンの基本的な特性です。搬送中の速度変化、急停止、傾斜、垂直吊りなどの場合でも、ワークの滑り、転がり、落下を防ぎます。
利点: 機械加工、組立、または検査ステーションでの正確な位置決めを保証します。これは自動生産ラインにとって重要です。

2. 複雑な搬送経路に最適

クランピング チェーンは、水平、垂直、傾斜、さらには反転したコンベヤ ルートでも安定して動作するように設計できます。
利点: 生産スペースの節約に役立ち、多層または 3 次元のコンベヤ システムを含むコンパクトで柔軟なレイアウトをサポートします。これにより、さまざまな空間方向へのワークの連続循環が可能になります。

3. 同期搬送

各ワークピースは定義された位置でしっかりとクランプされるため、ワークピースの動きはチェーンと完全に同期したままになります。
利点: タクトベースの生産に最適です。ワークピースは一定の間隔と速度で各ステーションに移動するため、ロボット アーム、マシニング ヘッド、その他の自動化機器が正確に動作することができます。

4. ワーク表面の保護

剛性のあるグリッパーやフックと比較して、弾性クランプ チェーンはクランプ力をより均一に分散し、接触面をより柔らかい素材で設計できます。

要約すると、クランプコンベヤチェーンはマテリアルハンドリングに高性能のソリューションを提供します。その主な利点は、輸送中に「動的固定」を実現し、最新の自動生産ラインに高い柔軟性、信頼性、効率性を提供することにあります。
